Анализатор коэффициента затухания поляризации PER-M500

Запрос от

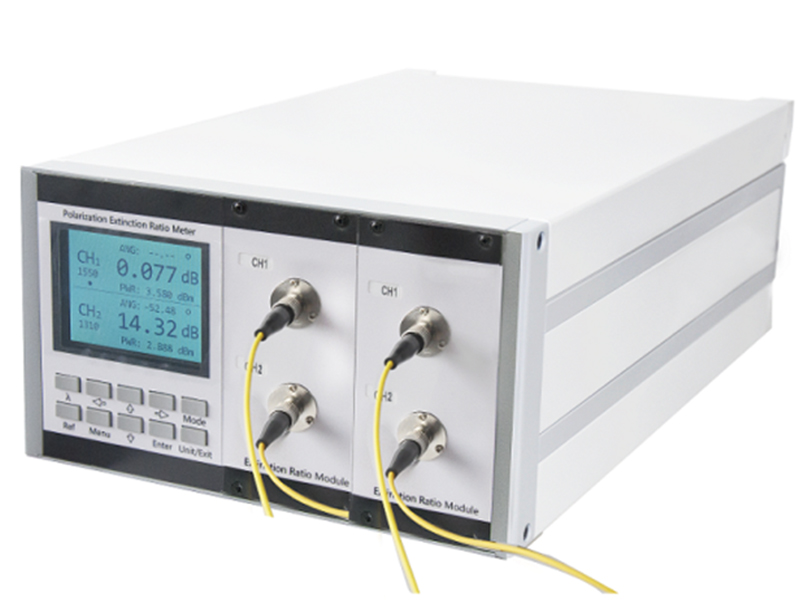

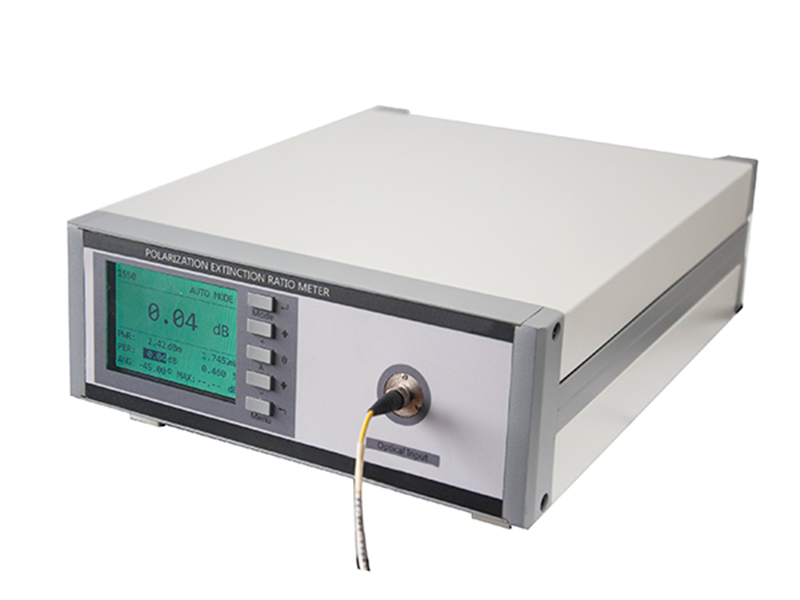

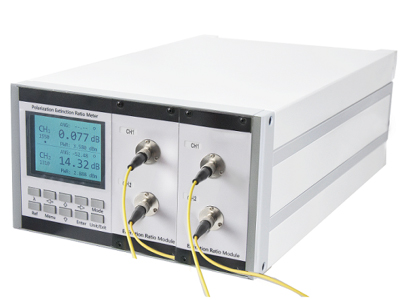

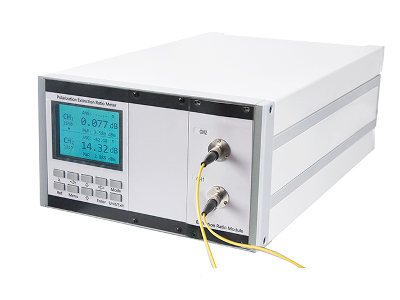

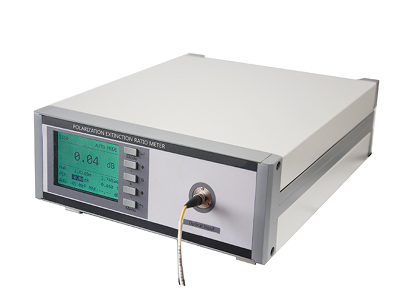

Измеритель коэффициента затухания поляризации серии PER-M500 от компании Techwin применяется для определения коэффициента ослабления поляризации (PER) устройств, поддерживающих поляризацию, степени поляризации источников света, коэффициента поглощения волокон, поддерживающих поляризацию, и других устройств, поддерживающих поляризацию. Данный прецизионный оптический измерительный прибор нового поколения может использоваться для измерения коэффициента ослабления волокна, поддерживающего поляризацию, коэффициента ослабления устройства поддержания поляризации, коэффициента ослабления соединителя, поддерживающего поляризацию, степени поляризации источника света и угла оси поляризации. Программное обеспечение компьютера характеризуется мощными функциями и простотой эксплуатации.

Общие сведения

Макс. PER до 50 дБ
Поддержка ввода свободного места
1, 2, 4 или несколько каналов для одновременного измерения
Сменный интерфейс FC/SC/LC
OPM, коэффициент экстинкции, угол оптической оси, отображение степени поляризации на одном экране
Доступны 3 типа длины волны, включая 840-950 нм, 960-1160 нм, 1260-1630 нм
Поддержка интерфейса RS232

Применение

Измерение коэффициента экстинкции PMF (волокна с сохранением поляризации)
Выравнивание PMF с лазерным источником
Выравнивание оси поляризации оптического устройства
Тестирование волоконно-оптического гироскопа Y-образной ветви
Тестирование PM-ответвителя и поляризационного светоделителя
Мониторинг сварки оплавлением PMF

Технические характеристики

Наименование	Характеристики
Диапазон длин волн	840~950 нм, 960~1160 нм	1260~1630 нм
Макс, входная мощность	+5 дБм / +20 дБм
Динамический диапазон PER	40 дБ	50 дБ
Диапазон PER	+5 дБм：
	-5~+5 дБм：0~40 дБ -15~+5 дБм：0~30 дБ -25~+5 дБм：0~20 дБ	-5~+5 дБм：0~50 дБ -15~+5 дБм：0~40 дБ -25~+5 дБм：0~30 дБ -35~+5 дБм：0~20 дБ
	+20 дБм：
	+10~+20 дБм：0~40 дБ 0~+20 дБм：0~30 дБ -10~+20 дБм：0~20 дБ	+10~+20 дБм：0~50 дБ 0~+20 дБм：0~40 дБ 10~+20 дБм：0~30 дБ -20~+20 дБм：0~20 дБ
PКоэффициент разрешения ER	< 10 дБ：0.001 дБ ≥10 дБ：0.01 дБ
Точность PER	PER≤2 дБ：Тип A ≤±0.1 дБ Тип B ≤±0.03 дБ PER< 30 дБ：< ±0.3 дБ PER≥30 дБ：< ±1.0 дБ
Угловое разрешение поляризации	0.11°
Точность поляризации Угол	< ±0.45°
Скорость измерения	0.25 с
Тип соединения	FC/PC (также поддерживается интерфейс SC/LC)
Коммуникационный интерфейс	RS232
Операционная система	Win7 32/64bit Win10 32/64 bit
Монитор	Рекомендуется 21-дюймовый монитор; Минимальное разрешение 1600*900
Входная мощность AC	220В，50Гц
Время прогревания после включения	15 мин
Рабочая температура	+10～+40℃
Температура хранения	-15～+70℃
Вес	4 кг
Габариты	2U235300 мм

Примечания

Доступный диапазон длин волн: 840–950 нм, 960–1160 нм и 1260–1630 нм. Другие диапазоны длин волн доступны по запросу.
Доступна более высокая входная мощность по запросу.
Пожалуйста, проконсультируйтесь с нашими специалистами по поводу деталей типа B.

Конфигурации

1	Основное устройство	1	ед
2	Ватный тампон	1	уп
3	Шнур питания	1	ед
4	Соединительная линия RS232-USB	1	ед
5	Руководство пользователя	1	ед
6	Отчет о проверке	1	ед
7	Сертификат	1	ед

Информация для заказа

Точность PER≤2 дБ
A: ≤±0.1 дБ
B: ≤±0.03 дБ

Длина волны
A: 840~950 нм
B: 960~1160 нм
C: 1260~1630 нм
