Модуль короткоимпульсного лазерного источника

Источник волоконного лазера. Модули для волоконных лазеров

Модуль короткоимпульсного лазерного источника представляет собой импульсный лазерный источник с высокой максимальной мощностью. Длина волны данного модуля безопасна для человеческого глаза. Благодаря конструкции усилителя мощности с задающим генератором (MOPA) и оптимизированному многоступенчатому оптическому усилению, модуль лазерного источника может достигать выходной мощности лазера с длительностью импульса на уровне нс, что подходит для автомобильных лидар, геодезических радаров дистанционного зондирования и приложений для лазерной дальнометрии.

Модуль короткоимпульсного лазерного источника лазера может быть поставлен в круглой или прямоугольной упаковке. Модуль характеризуется компактной структурой, небольшими размерами, широким диапазоном рабочих температур и низким энергопотреблением. Кроме того, импульсный выход может быть оснащен внешним сигналом TTL, пригодным для системной интеграции.

Модуль короткоимпульсного лазерного источника применяется в разнообразных рабочих условиях, идеально подходит для автомобильных систем лидар, систем трехмерного лазерного сканирования и др.

• Автомобильный лидар
• Лазерная дальнометрия
• Радар дистанционного зондирования
• Лазерное 3D сканирование
• Научно-исследовательские задачи

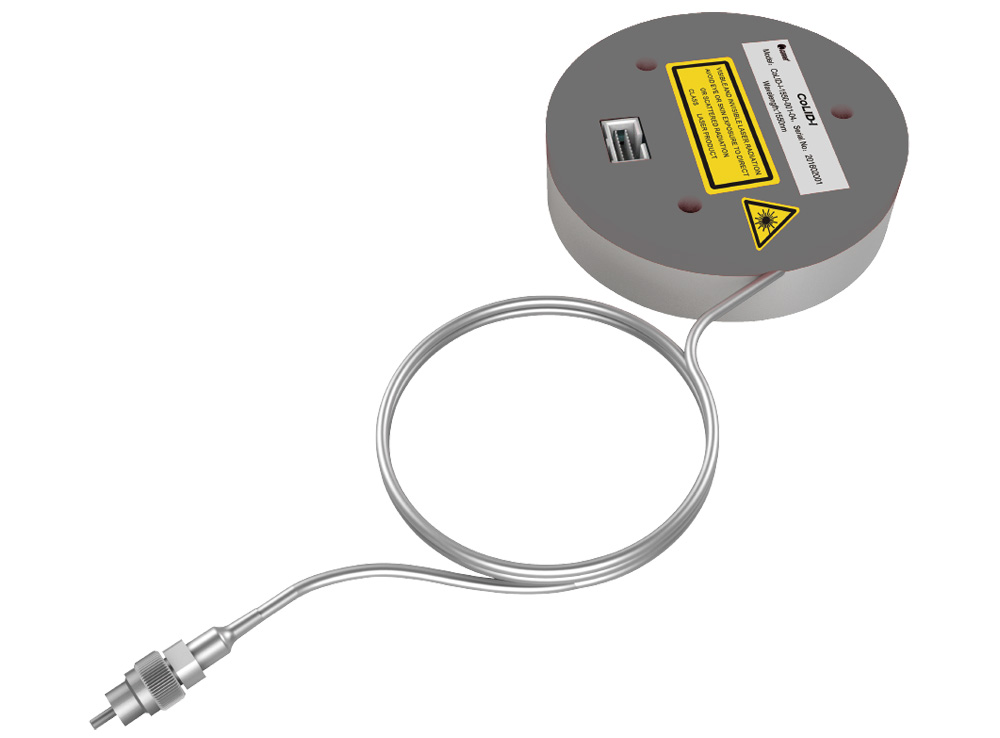

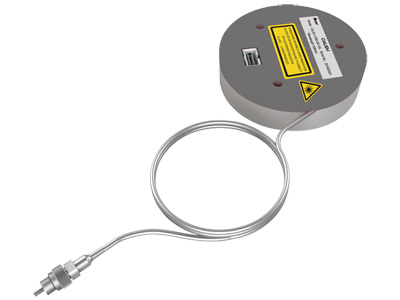

Модуль короткоимпульсного лазерного источника 1550 нм CKLID-I

Запрос от

Общие сведения

• Безопасная для глаз рабочая длина волны: 1550 нм
• Максимальная выходная мощность: 10 кВт
• Диапазон регулировки частоты повторений: 1 кГц - 3 мГц
• Ширина импульса: 0.5-250 нс
• Энергия одиночного импульса: до 100 мкДж
• Качество луча, близкое к дифракционно-ограниченному

Технические характеристики

Параметры	Единицы измерения	Характеристики
		Мин.	Станд.	Макс.
Номер партии		CKLID-I-1550-M-LPH
Диапазон длины волны	нм	1540	1545/1550 100	1565
Мощность импульса при < 10кГц>30нс	Дж	100
Максимальная мощность	кВт	-	-	10
Ширина импульса	нс	0.5	-	250
Частота повторений	кГц	1	-	3000
Средняя мощность при >100 кГц	Вт	-	-	2
Качество луча	м²	< 1.1
Стабильность выходной мощности (15 мин.)	%	-	-	±3
Стабильность выходной мощности (8 час.)		-	-	±1.5
Выходная световая изоляция	дБ	35	-	-
Рабочая температура	°C	-35	-	65
Температура хранения		-40	-	85
Потребляемая мощность	Вт	15	17	24
Поляризация		Произвольно
Длина выходного волокна	м	>0.3
Оптический соединитель		FC/APC или Коллиматор
Импульсный режим		Внешний триггер TTL
Размер	мм	90x23.5 (Г x В)

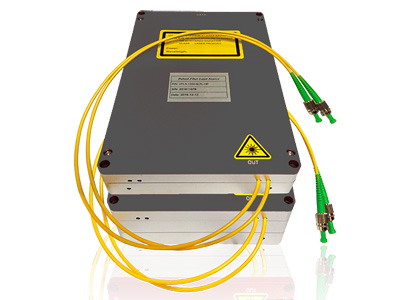

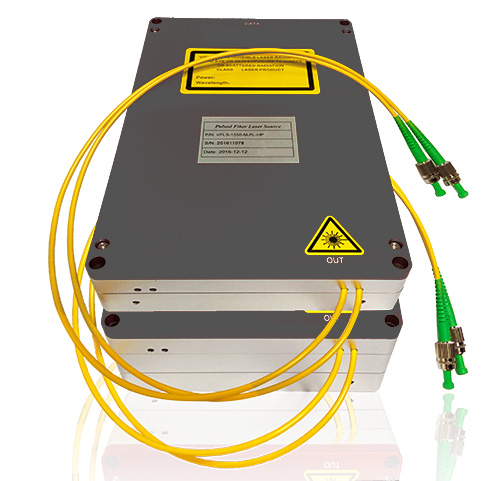

Модуль короткоимпульсного лазерного источника 1064 нм CKLID-II

Запрос от

Общие сведения

• Безопасная для глаз рабочая длина волны: 1064 нм
• Максимальная выходная мощность: 4 кВт
• Диапазон регулировки частоты повторений: 30 кГц - 500 мГц
• Ширина импульса: 1-10 нс
• Качество луча, близкое к дифракционно-ограниченному

Технические характеристики

Параметры	Единицы измерения	Specification
		Мин.	Станд.	Макс.
Номер партии		CKLID-I-1064-M-HP
Средняя длина волны	нм	1064
Ширина импульса	нс	Ширина волны＜ 0.5 нм 10 нс
		Ширина волны＞0.5 нм 200 нс
Частота повторений	кГц	1	-	1000
Средняя мощность импульса	Вт	-	5
Качество луча	м²	＜1.2
Стабильность выходной мощности (15 мин.)	%	-	-	±3
Стабильность выходной мощности (8 час.)	%	-	-	±1.5
Выходная изоляция	дБ	30	-
Напряжение питания	Впст	24
Рабочая температура	°C	-10		50
Температура хранения	°C	-40		85
Выходная мощность	Вт			70
Поляризация		Произвольно
Длина выходного волокна	м	>0.3
Оптический соединитель		FC/APC или выход коллимированного луча
Импульсный режим		Внешний/внутренний триггер
Размер	мм	200x135x60
Вес	г	< 2000
