Одночастотный волоконный лазер с узкой шириной линии (кГц, 1,5 мкм )
Комплектующие для волоконных лазеров. Промышленные лазеры

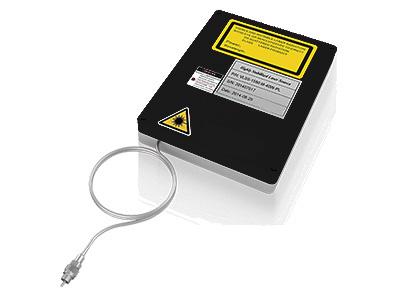

Одночастотный волоконный лазер CKSF-R с узкой шириной линии обеспечивает ширину линии ниже уровня кГц, характеризуется низким фазовым шумом и шумом относительной интенсивности (RIN). Коэффициент подавления боковых мод (SMSR) превышает 55 дБ. Выходная мощность находится на уровне мВт. Может использоваться более высокая мощность лазера, адаптированного к конкретным потребностям клиента. Диапазон длины волны составляет 1530 - 1575 нм.

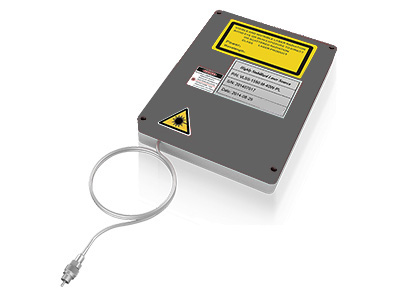

Одночастотный волоконный лазер CKSF-D представляет собой тип волоконного лазера с низким уровнем шума. Лазер разработан с использованием технологии производства волоконного лазера с брэгговской решеткой с распределенной обратной связью, гарантирующей стабильную линейную поляризацию, одиночную продольную моду и одночастотный лазерный выход малой ширины линии. Ширина линии выходного оптического спектра находится на уровне кГц, характеризуется низким фазовым шумом и шумом интенсивности, а также высокой степенью устойчивости к внешним воздействиям и помехам. Выходная мощность лазера может превышать 100 мВт.
CKSF-D-ER-M: использование волокна, легированного эрбием, сверхузкая ширина линии <1кГц, низкий фазовый шум
CKSF-D-EY-M: использование волокна, легированного эрбием и иттербием, ширина линии <15кГц, низкая относительная интенсивность шума (RIN)
- Ультра-узкая ширина линии
- Стабильная работа на одной частоте и в одной поляризации
- Отсутствуют скачки в режимах работы, отсутствие разрывов сигнала на фоне шума
- Низкий фазовый шум, низкая относительная интенсивность шума
- Гибкая конструкция, несколько длин волн (опционально)
- Выход с линейной поляризацией, высокий коэффициент ослабления поляризации (PER)
- Небольшие размеры, прочная упаковка
- Волоконно-оптическое зондирование
- Лидар (LiDAR)
- Гидрофон
- Лазерная спектроскопия
- Последовательная коммуникация
- Другие научно-исследовательские задачи
- Ультра-узкая ширина линии
- Стабильная работа на одной частоте и в одной поляризации
- Отсутствуют скачки в режимах работы, отсутствие разрывов сигнала на фоне шума
- Низкий фазовый шум, низкая относительная интенсивность шума
- Гибкая конструкция, несколько длин волн (опционально)
- Выход с линейной поляризацией, высокий коэффициент ослабления поляризации (PER)
- Небольшие размеры, прочная упаковка
- Волоконно-оптическое зондирование
- Лидар (LiDAR)
- Гидрофон
- Лазерная спектроскопия
- Последовательная коммуникация
- Измерение поглощения газа
- Другие научно-исследовательские задачи
| Параметры | Единица измерения | Характеристики | |
| Станд. | Станд. | ||
| Номер партии | CKLIS-D-ER-M | CKLIS-D-EY-M | |
| Центральная длина волны | нм | 1530-1570 нм | |
| Выходная мощность | МВт | 5-100 | |
| Лазерное излучение | CW, одночастотный и одиночный продольный режим | ||
| Качество луча | M² | < 1.05 | |
| Длина волны | кГц | < 1 | < 10 |
| OSNR (разрешение 50 пм) | дБ | >50 (станд>55dB) | >55 (станд>60dB) |
| Максимальная частота релаксационных колебаний | кГц | ～600 | ～800 |
| Макимальная относительная интенсивность шума (RIN) | дБн/Гц | -100 | -110 |
| Относительная интенсивность шума (RIN) | дБн/Гц | 23 | |
| Стабильность выходной мощности | % | < 1 | |
| Диапазон тепловой настройки длины волны | нм | >0.7 | >0.8 |
| Быстрая PZT модуляция | Опционально | ||
| Частота модуляции PZT | кГц | DC-20кГц | |
| Выходная изоляция | дБ | 30 | |
| Рабочее напряжение | В | 12VDC | |
| Тип выходного волокна | PM1550-XP | ||
| Длина выходного волокна | м | >0.5 | |
| Оптический соединитель | FC/APC | ||
| Выходное волокно для мониторов | Опционально | ||
| Интерфейс | RS485 | ||
| Рабочая температура | ℃ | 5-60 | |
| Температура хранения | ℃ | -85 | |
| Размеры | мм | 175(Д) × 130(Ш) × 30(В) | |
| 145(Д) × 100(Ш) × 25(В) | |||
